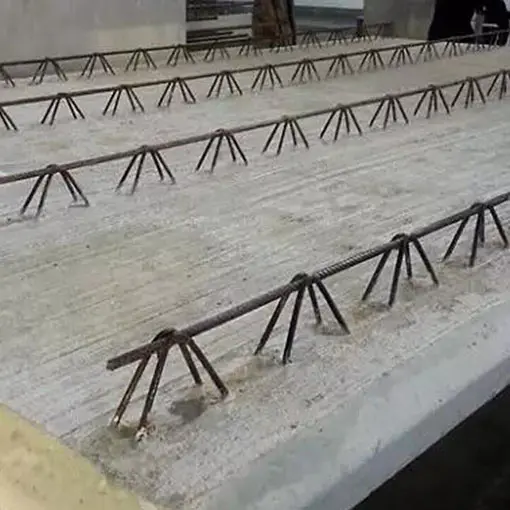

اسٹیل بار ٹراس ڈیک

اسٹیل بارز ٹراس ڈیک تعمیراتی انجینئروں کے ذریعہ تیار کردہ فرش ڈیکوں کی ایک نئی نسل ہے۔ فرش ڈیک میں اسٹیل سلاخوں پر فیکٹری میں نیم خودکار شیٹ میٹل ویلڈنگ کے سازوسامان کا استعمال کرتے ہوئے اسٹیل بار ٹرسیس میں کارروائی کی جاتی ہے تاکہ فرش ڈیک کی اونچائی اور اثر کی صلاحیت کو تبدیل کیا جاسکے۔

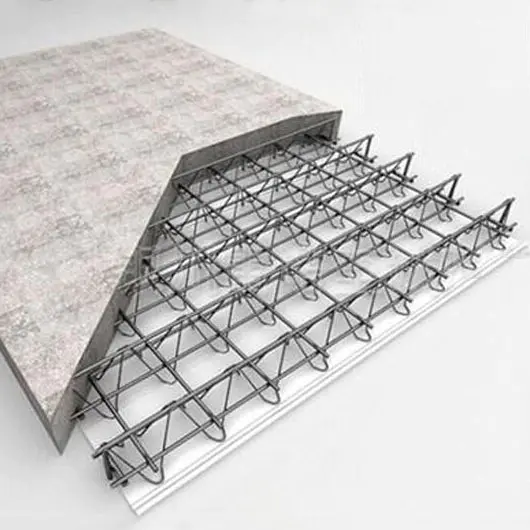

یہ نظام کنکریٹ فرش سلیب میں اسٹیل سلاخوں کو تعمیراتی ٹیمپلیٹ کے ساتھ مربوط کرتا ہے۔ تعمیراتی طریقہ کار کے دوران ، اسٹیل بار ٹرس ڈیک فرش سلیب پر گیلے کنکریٹ کے وزن اور تعمیراتی بوجھ کا مقابلہ کرسکتے ہیں۔ استعمال کی مدت کے دوران ، اسٹیل ٹراس کے اوپری اور نچلے راگ اسٹیل بار استعمال کے بوجھ کو برداشت کرنے کے لئے مجموعی طور پر کنکریٹ کے ساتھ مل کر کام کرتے ہیں۔

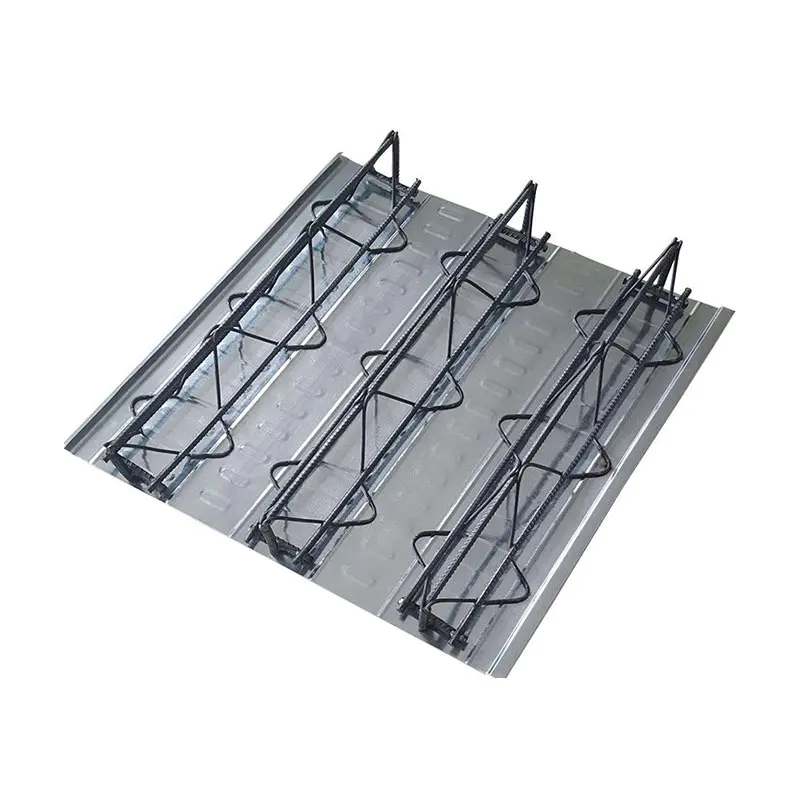

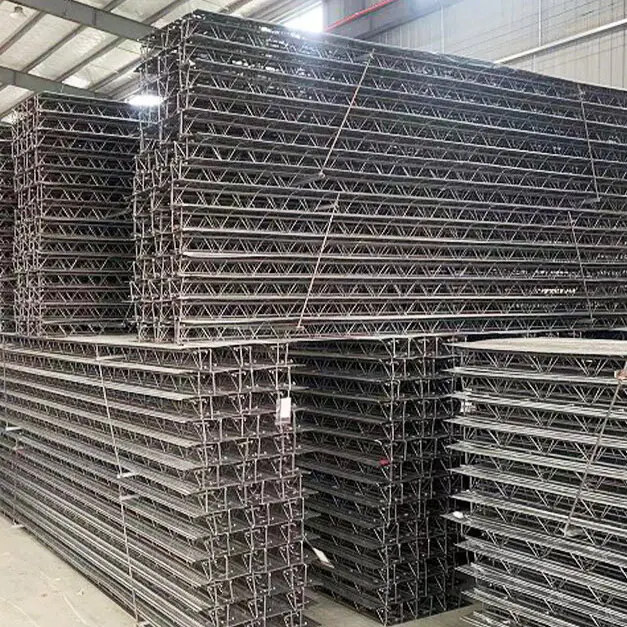

اسٹیل بارس ٹراس ڈیک مزاحم اسپاٹ ویلڈنگ کے ذریعے اسٹیل ٹراس اور نیچے کی شیٹ کو جوڑ کر تشکیل دیا جاتا ہے۔ اسٹیل بار ٹرس اسٹیل سلاخوں سے بنی ہے ، جو مختلف پوزیشن کے مطابق اوپری راگ ، لوئر راگ اور ویب سلاخوں کے طور پر استعمال ہوتی ہیں۔ نیچے کی چادر جستی اسٹیل پلیٹ یا سرد رولڈ اسٹیل پلیٹ سے بنی ہوسکتی ہے۔

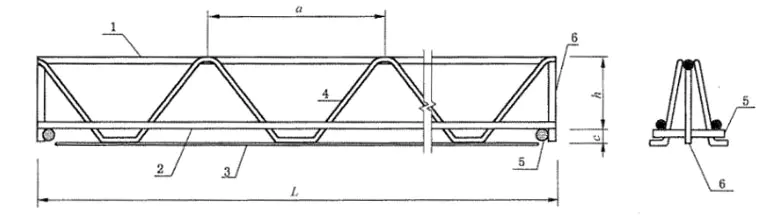

بلندی

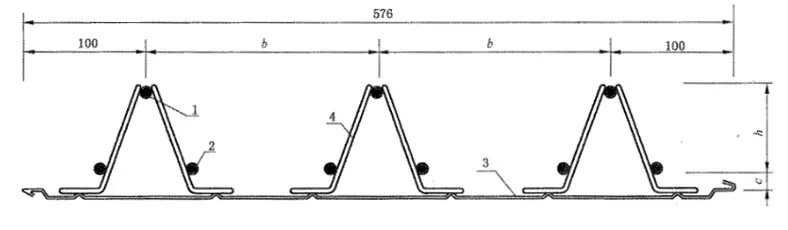

سیکشنل ویو

1 、 اوپری راگ ； 2 、 نچلی راگ ；

3 、 نیچے کی شیٹ ； 4 、 ویب بارز ；

5 、 سپورٹ کی افقی کمک ； 6 、 عمودی سپورٹ بارز۔

l or اسٹیل ٹراس فلور سلیب کی لمبائی ، ≤12000 ملی میٹر ；

H ： اسٹیل ٹراس کی اونچائی ، 70 ~ 170 ملی میٹر

A or اسٹیل ٹراس سیکشنز کے درمیان فاصلہ ، 200 ملی میٹر ؛

بی stel اسٹیل بار ٹرسیس کے درمیان وقفہ کاری ، 188 ملی میٹر ؛

C ： کنکریٹ کے احاطہ کی موٹائی ، 15 ملی میٹر ؛

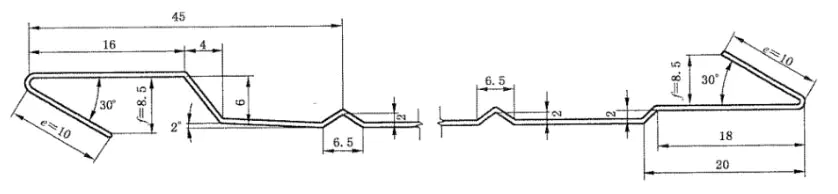

نیچے کی چادر کا ڈایاگرام

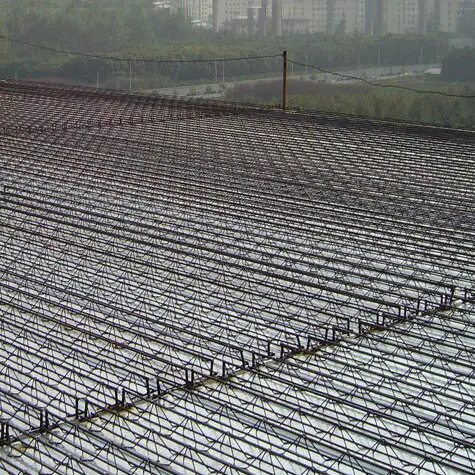

اسٹیل بار ٹرس ڈیک دینے سے پہلے ، ریفرنس لائن ڈرائنگ پر دکھائی گئی ابتدائی پوزیشن کے مطابق ترتیب دی جانی چاہئے۔ پہلا بورڈ ریفرنس لائن کے ساتھ سیدھ میں ہونا چاہئے اور دوسرے بورڈ ترتیب میں نصب ہیں۔ بورڈز کا رابطہ ایک تیز رفتار طریقہ اپناتا ہے ، اور بورڈ کے مابین ہک کنکشن سخت ہونا چاہئے تاکہ یہ یقینی بنایا جاسکے کہ کنکریٹ ڈالتے وقت کوئی رساو نہیں ہے۔
